格力電器生產車間自動化系統防雷方案

科安技術 2018-08-28 4171

一、雷電災害分析

格力電器生產車間智能化項目，主要是依靠計算機網絡對每條生產線極其附屬設備進行有效監測與控制，同時RS485協議對車間用電進行有效監測。

結合現場環境，科安技術認為該系統處于室內，直擊雷難以對室內設備造成破壞，但雷電電磁脈沖，即感應雷對室內設備造成損壞概率很大。該系統處于LPZ1區，雷電電磁脈沖極易對線路造成干擾，線路會感應到過電流，感應雷電流會沿著線路入侵到生產設備內、交換機或其他用電設備，導致設備損壞，生產中斷，甚至人員傷亡，因此防護重點是室內電源、計算機網絡、RS485等線路。

結合現場布線情況，我們認為防護的重點分為三部分

1、供電線路：生產車間供電線路，交流220/380V（如有直流設備，也需要考慮防雷）配電柜、UPS交流側等；

2、網絡線路：生產線網絡端口、網線、交換機、測試輔助設備等主要網絡設備；

3、RS485信號：通訊管理機、電表的三芯線路RS485信號，（2路脈沖信號，1路地線）

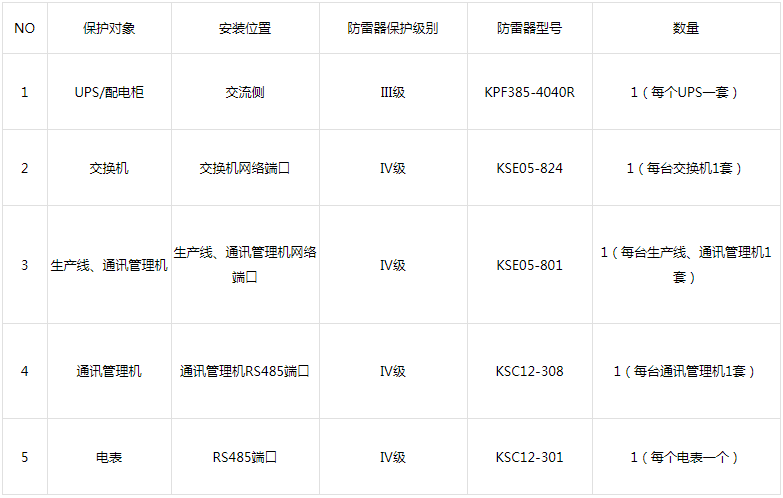

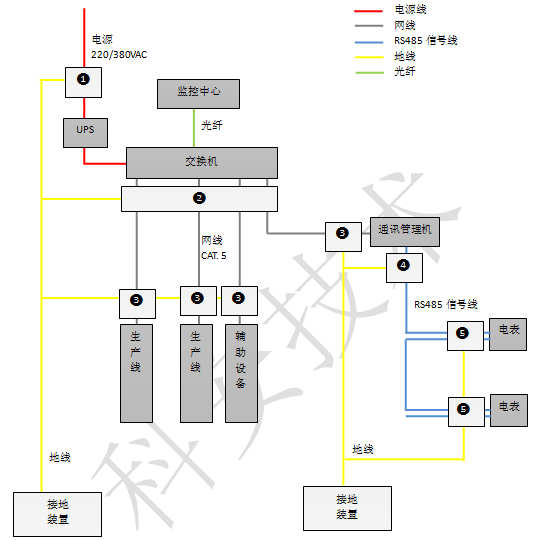

二、格力生產車間自動化系統防雷方案

1、UPS電源線路防護

本方案首先需要在UPS 380V市電前端安裝科安III級交流SPD，40kA電源電涌保護器，保護所有UPS極其后端電線路。最大通流容量可達40kA，380VAC，遠程告警。

2、生產線與交換機之間通訊線路防護

生產線與交換機之間通過計算機網絡進行通信，因此需要在兩側加裝科安網絡信號防雷器，1000M，5kA，以此來防護兩側端口。交換機一側需要配備24口網絡信號電涌保護器，機架式安裝，高1U，生產線一側配備單口網絡信號電涌保護器。

3、通訊管理機與電表之間通訊線路防護

通訊管理機與電表比較分散的分布于車間內，電表采用手拉手連接方式，通訊管理機一共8組RS485端口，實際使用3路，RS485線路分為三芯，2路為傳輸脈沖信號，1路接地，因此需要加裝科安控制信號電涌保護器，該SPD分別安裝于通訊管理機與電表兩側。

通訊管理機連接電表一側連為防護的重點，需要加裝多路三芯采集器專用電涌保護器，目前推薦8路，多出的為預留端口。通訊管理機另外一側為網口，與交換機相連，也需要配備科安網絡信號電涌保護器。
