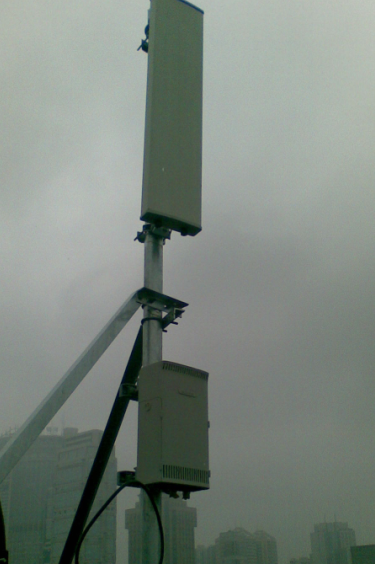

BBU和RRU都是3G無線通信的基站設備， 它們之間有密切的聯系， 二者在基站中缺一不可， BBU和RRU是通過光纖連接的， BBU是（基帶處理單元）RRU是（射頻拉遠模塊），因RRU處于室外，成為防雷的重點。

一、雷擊的危害

    雷擊是嚴重自然災害之一，隨著現代通信技術的不斷發展，日益繁忙龐雜的事務通過電腦、網絡及通訊設備得以井然有序，而這些敏感電子設備的工作電壓卻在不斷降低，其數量和規模不斷擴大，因而它們受到過壓特別是雷電襲擊而受到損害的可能性就大大增加，其后果不僅是對設備造成直接損害，還可能使整個系統的運行中斷，并造成難以估算的經濟損失。因此，設備防雷已成為一項迫切需求。

二、雷擊分類

    雷擊一般分為直擊雷和感應雷。

 直擊雷是指：雷電直接擊在建筑物、構架、樹木、動植物上，由于電效應、熱效應等混合力作用，直接摧毀建筑物、構架以及引起人員傷亡等。

感應雷是指：雷云之間或雷云對地之間的放電而在附近的架空線路、埋地線路、金屬管線或類似的傳導體上產生感應電壓，該電壓通過導體傳送至設備，造成網絡系統設備的大面積損壞。

三、雷電入侵通道

    雷擊對網絡設備的入侵，主要有以下三個途徑：

    1、 直擊雷經接閃器而直接入地，導致地網附近地電位抬升，高電壓由設備接地線引入造成地電位反擊。

    2、 雷電流經引下線入地時，高的電流變化率在引下線周圍產生強磁場，使周圍設備感應過電壓。

    3、 進出大樓或機房的電源線或通信線在大樓外遭受直擊雷或感應雷，過電壓及過電流沿線竄入，入侵設備。

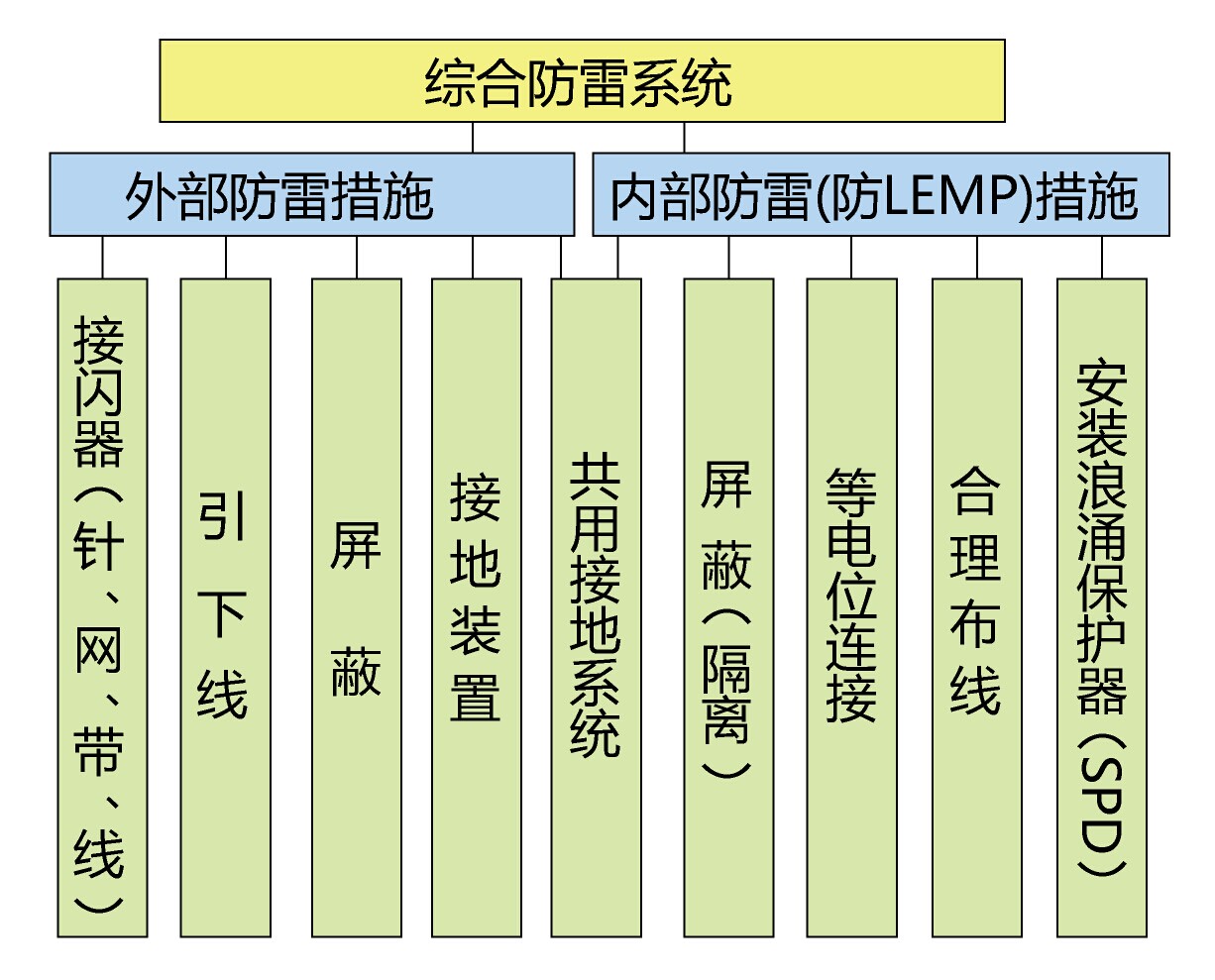

四、雷電綜合防護系統

    隨著現代電子技術的不斷發展，通訊設備的電源線、信號線、天饋線很容易受到雷擊影響而損壞，一般意義上的雷擊防護分為外部防護和內部防護兩種，也把其稱為雷擊的分級防護。

    1、外部防護：由接閃器、引下線和接地裝置組成，主要用以直擊雷的防護安裝。

    2、 內部防護：由等電位連接系統、共用接地系統、屏蔽系統、綜合布線以及防雷器SPD組成，主要用以雷電電磁脈沖防護。

五、直擊雷防護

    1、安裝設備的桿塔或通信平臺上方應安裝避雷針，設備及其收發天線應在避雷針保護范圍之內。

    2、借助建筑物安裝的設備及其天線應在建筑物避雷針或其它避雷裝置的保護范圍內，無法利用建筑物避雷裝置保護的，應在天線支架上安裝避雷針作為接閃器，接閃器需就近由建筑物的避雷帶、避雷網等接地。

    3、小型避雷針宜采用圓鋼或鋼管，采用圓鋼時直徑應不小于16mm；采用鋼管時直徑應不小于25mm，鋼管壁厚度不小于2.5mm。避雷針的針尖應高出天線頂端1m 。

    4、避雷針的接地引下線宜采用直徑不小于8mm的鍍鋅圓鋼或截面積不小于48mm2的

六、感應雷防護

    因BBU處于室內，與各RRU連接都是通過光纖連接，光纖具有良好的防雷性能，因此BBU只需在前端加裝科安48V直流防雷器KPD48-4011-即可，信號部分無需考慮。室外RRU重點考慮電源線與饋線部分。

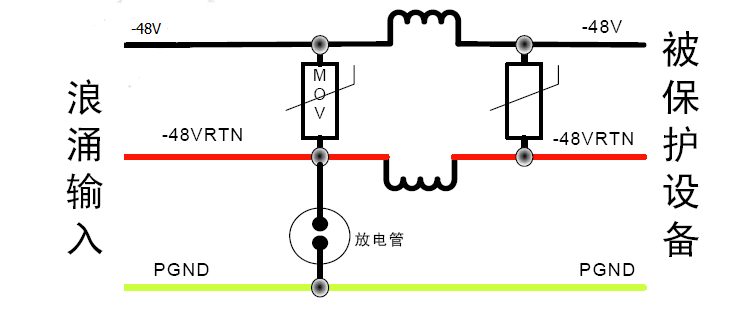

    1、電源系統防雷，RRU采用直流-48V供電方式，因此，需要在RRU底部安裝科安KPF48-4011R防水型-48V直流防雷箱。

     2、天饋系統防雷，自天線進入RRU的饋線需要加裝科安KAG70-NFM饋線避雷器，接頭為N型，阻抗為50歐姆，最大放電電流應不小于15kA（8/20μs），插入損耗應小于等于0.5dB，駐波比不大于1.2，輸入功率能滿足RRU最大輸出功率的要求。
